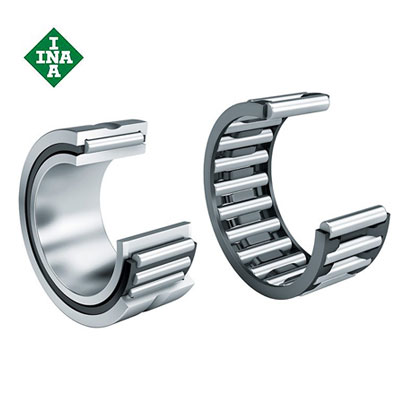

INA滾針軸承

產品描述：

滾針軸承作為久經考驗的機器零件，已被證明是用于設計徑向緊湊的軸承裝置并具有很高承載能力的機械元件。在X-life配置中，它們現在的使用壽命延長了50％。調心滾針軸承調心滾針軸承的單元包括：拉制的外杯，...

聯系我們 13166168863

軸承展廳

BEARING CENTER

熱點資訊

HOT NEWS

需要了解的幾種安裝FAG軸承的常用技巧

低速FAG調心滾子軸承故障檢測分析

德國FAG軸承質量分析

FAG官網闡述FAG航空發動機主軸軸承滑...

FAG圓錐滾子軸承安裝方法決定壽命因素

INA軸承學會分辨真?zhèn)尾拍芨脩?yīng)用

詳細介紹

滾針軸承作為久經考驗的機器零件，已被證明是用于設計徑向緊湊的軸承裝置并具有很高承載能力的機械元件。在X-life配置中，它們現在的使用壽命延長了50％。

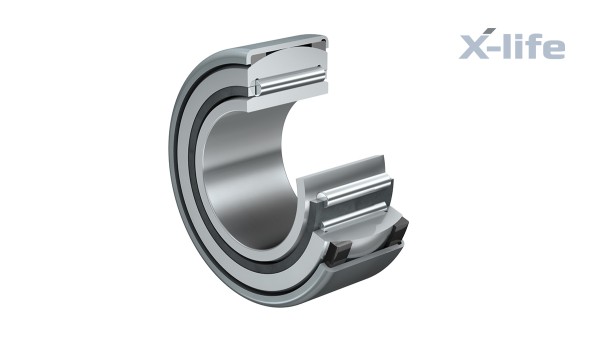

調心滾針軸承
調心滾針軸承的單元包括：拉制的外杯，內凹的塑料支撐環，外球面的外環，滾針和保持架組件以及可移動的內環。
軸承可以補償靜態的軸未對準，因此可以容忍軸相對于軸承座的未對準。調心滾針軸承牢固地固定在軸承座孔中。因此，孔可以容易且經濟地制造。
X生活
X-life級提供了各種尺寸。這些軸承在尺寸表中列出。

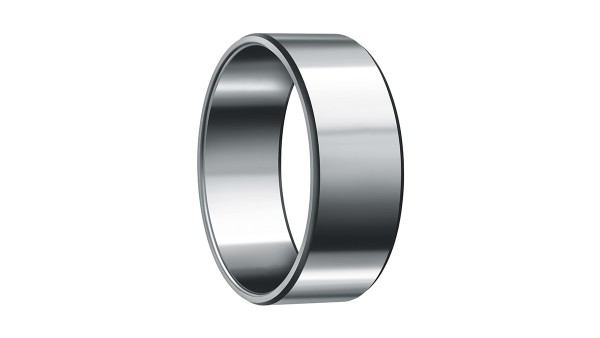

內圈
內圈由淬硬的滾動軸承鋼制成，并具有精密加工或磨削的滾道。它們用于以下場合：
該軸不能用作滾針和保持架組件的滾道，帶開口或封閉端的沖壓外圈滾針軸承以及滾針軸承
滾針軸承必須與較寬的內圈結合使用，以使軸相對于軸承座的軸向位移更大
密封唇需要更佳的工作表面
內圈，精密加工
IR內圈具有精密加工的滾道。端面上的倒角可輕松插入軸承，并防止損壞軸承的密封唇。內圈有帶和沒有潤滑孔。
內圈，地面
LR內圈有一個地面滾道。端面轉彎，邊緣折斷。這些環比IR環具有更大的公差。因此，它們適用于允許更大的寬度公差和對軸向跳動的要求不高的應用。

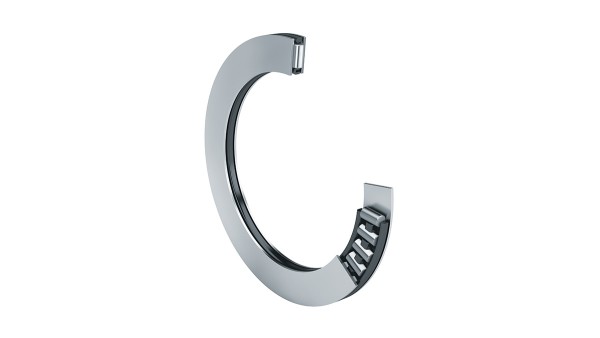

推力滾針和保持架組件
軸向滾針和保持架組件由帶有集成滾針的塑料或金屬軸向保持架組成，軸向安裝高度非常低。它們在一個方向上支持高軸向力。徑向載荷必須通過單獨的方式支撐。軸向滾針和保持架組件需要經過硬化和磨削的滾道作為滾道。
推力軸承墊圈
軸向軸承墊圈經過打孔，淬火，拋光處理，適合用作軸或軸承座定位墊圈。這些墊圈適用于相鄰的機器部件未硬化但具有足夠的剛性和幾何精度的場合。
推力滾針軸承
推力滾針軸承是由軸向滾針和保持架組件以及帶有定心凸臺的推力軸承墊圈組成的結構單元。它們可以與開口端的沖壓外圈滾針軸承，封閉端的沖壓外圈滾針軸承和滾針軸承組合。滾針和保持架組件的工作表面必須硬化并打磨。

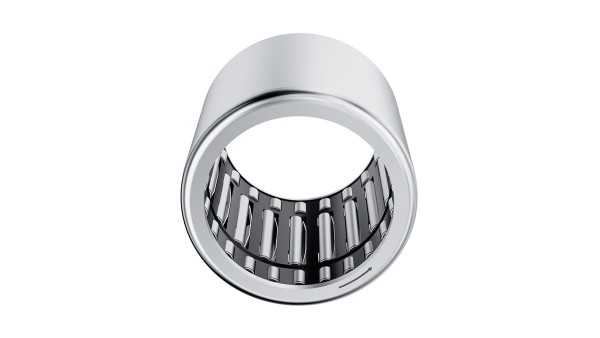

杯式滾子離合器
帶蓋滾子離合器是一種單向離合器，它包括內徑帶有斜面的薄壁，未切割外圈，塑料保持架，壓力彈簧和滾針。它們可以在一個方向上傳遞扭矩，并且徑向緊湊。滾子離合器有或沒有軸承支撐。
杯形滾子離合器具有非常的分度，因?yàn)闈L針的各個彈簧載荷確保軸，滾針和斜面之間的連續接觸。由于它們的質量輕，并且夾緊元件的慣性矩小，它們允許高分度頻率。它們還具有較低的超限摩擦扭矩。
杯形滾子離合器可用于各種應用，例如分度離合器，后擋離合器和超越離合器。在這些情況下，拉出的杯形滾子離合器執行超速或鎖定功能。
